DELFIN TS 3100 DELFIN® TS Gläserspül-System

ERSATZTEILE FÜR IHREN DELFIN TS 3100

Klicken auf Elemente des Bildes legt das entsprechende Ersatzteil in Ihren Warenkorb

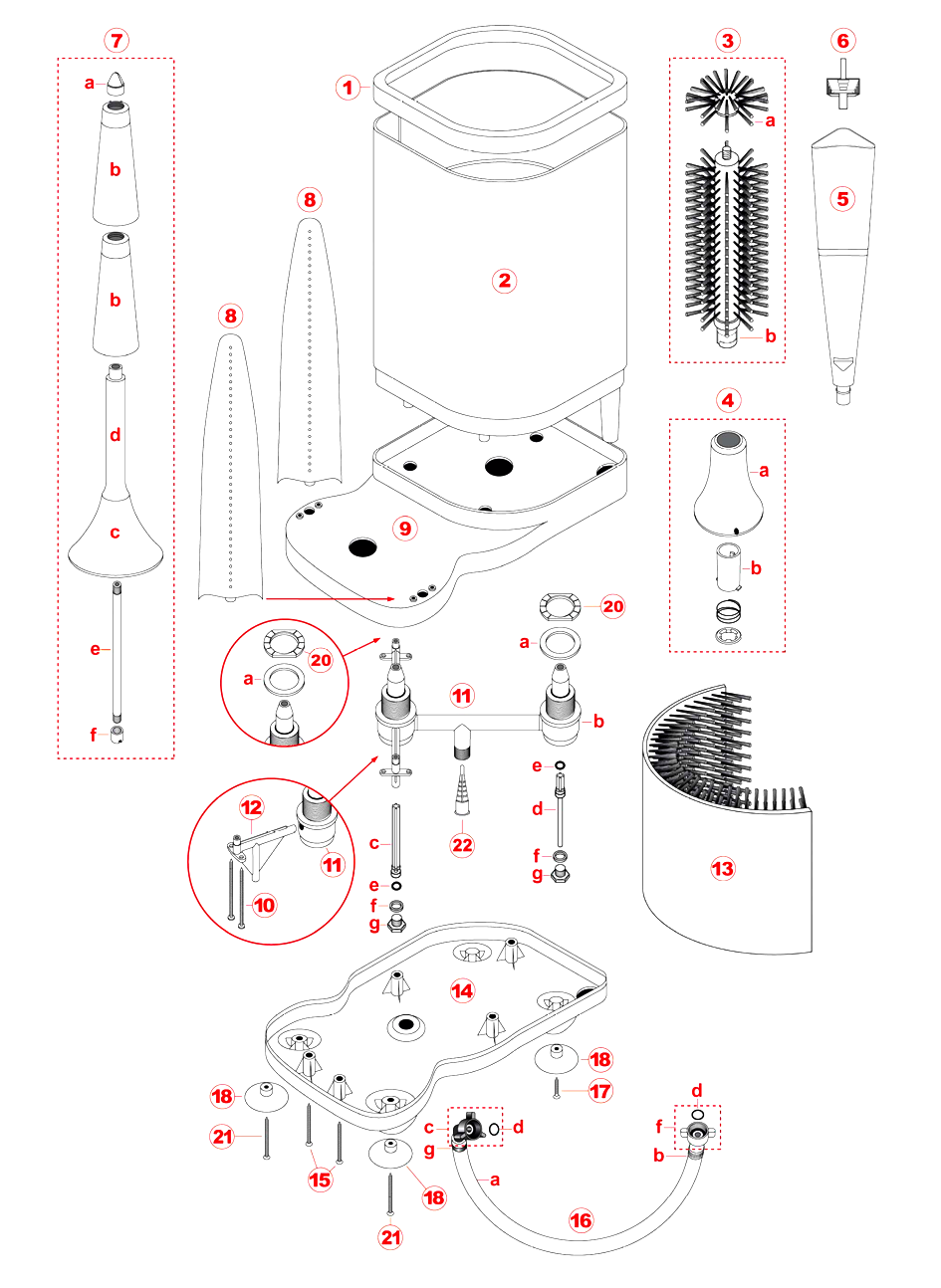

Explosionszeichnung DELFIN TS-3100 - Technische Übersicht aller Ersatzteile mit nummerierten Positionen
Ersatzteil 7 - Druckregler Ersatzteil 7a - Druckregler Überwurfmutter Ersatzteil 7b - Druckregler Feder Ersatzteil 7b - Druckregler Feder Ersatzteil 7d - Druckregler Spindel Ersatzteil 7c - Druckregler Membran Ersatzteil 7e - Standrohr Führung Ersatzteil 7f - Standrohr Basis Ersatzteil 8 - Standrohr links Ersatzteil 8 - Standrohr rechts Ersatzteil A - Hauptgehäuse oben Ersatzteil 2 - Hauptgehäuse Mitte Ersatzteil 9 - Hauptgehäuse unten Ersatzteil 20 - Anschluss links Ersatzteil 20 - Anschluss rechts Ersatzteil 11a - Schlauchverbindung Ersatzteil 22 - Achse Ersatzteil 11 - Ventil Ersatzteil 11b - Ventilgehäuse Ersatzteil 11c - Ventilschaft Ersatzteil 11e - Dichtring Ersatzteil 11f - Feder Ersatzteil 11g - Federteller Ersatzteil 11e - Dichtring Ersatzteil 11d - Ventilsitz Ersatzteil 11f - Feder Ersatzteil 11g - Federteller Ersatzteil 13 - Wassertank Ersatzteil 10 - Zusatzkomponente Ersatzteil 12 - Zusatzkomponente Ersatzteil 18 - Pumpenkolben Ersatzteil 21 - Zusatzkomponente Ersatzteil 15 - Pumpenmembran Ersatzteil 21 - Zusatzkomponente Ersatzteil 18 - Pumpenkolben Ersatzteil 18 - Pumpenkolben Ersatzteil 17 - Pumpenventil Ersatzteil 16 - Pumpenfuß Ersatzteil 16d - Dichtung Ersatzteil 16c - Pumpenring Ersatzteil 16f - Pumpendeckel Ersatzteil 16b - Pumpenstange Ersatzteil 16g - Führungsscheibe Ersatzteil 16a - Pumpengriff Ersatzteil 16 - Pumpenfuß Ersatzteil 14 - Pumpengehäuse Ersatzteil 3 - Manometer Ersatzteil 3a - Manometer Gehäuse Ersatzteil 6 - CO2 Flasche Ersatzteil 5 - CO2 Halterung Ersatzteil 4 - Kühlelement Ersatzteil 4b - Kühlspule
DELFIN TS 3100 Explosionszeichnung

Explosionszeichnung

Delfin TS 3100 Ersatzteilliste mit Explosionszeichnung

PDF HERUNTERLADEN

ERSATZTEILBESTELLUNG

( 1 ) Abschlußring einfach - DELFIN TS 2100/3100

Art.-Nr. 6047
á5,60 €

( 2 ) Spültopf groß grau - DELFIN TS 2100/3100

Art.-Nr. 6054
á29,60 €

( 3 ) BRUSH TS - TS 2100 + TS 3100 DELFIN® TS Bajonett-Mittelbürste

Art.-Nr. 6726L
á14,00 €

( 3a ) BRUSH TS DELFIN® TS Bürstenkopf

Art.-Nr. 6078L
á4,20 €

( 4 ) Bürstensockel Bürstensockel komplett für alle DELFIN TS Gläserspüler

Art.-Nr. 6092L
á14,00 €

( 4b ) Bajonetverbindung

Art.-Nr. 5699
á2,10 €

( 5 ) Überlauf grau - DELFIN TS 2100/3100

Art.-Nr. 6108
á8,40 €

( 6 ) Dosierkörbchen

Art.-Nr. 6115
á0,80 €

( 7 ) Teleskop-Innenspülung komplett - DELFIN TS 3100

Art.-Nr. 6122
á20,70 €

( 7a ) Abschlusskappe mit Gewinde

Art.-Nr. 6139
á1,20 €

( 7b ) Schutztülle weich

Art.-Nr. 6146
á2,30 €

( 7c ) Glasschutzkappe weich ohne Löcher - DELFIN TS 3100

Art.-Nr. 6184
á4,80 €

( 7d ) Trompetengehäuse - DELFIN TS 3100

Art.-Nr. 6153
á10,40 €

( 7e ) Spülstab - DELFIN TS 2100/3100

Art.-Nr. 6160
á2,90 €

( 7f ) Kappe mit Gewinde - Anschlag unten

Art.-Nr. 6177
á0,80 €

( 8 ) Außenspülflosse - EINFACH - DELFIN TS 3100

Art.-Nr. 6191
á13,70 €

( 9 ) Bodensockel oben - DELFIN TS 3100

Art.-Nr. 6207
á11,30 €

( 10 ) Kreuzschlitzschrauben 60 x 4,2 mm für Aussenflossen

Art.-Nr. 6214
á0,90 €

( 11 ) Ventilsystem - DELFIN TS 3100 - KOMPLETT.

Art.-Nr. 6221
á20,70 €

( 11a ) Ventilgehäusedichtung - 30 x 40 x 2 mm - schwarz SBR 70

Art.-Nr. 6504
á0,80 €

( 11b ) Verteilung mit 2 X Ventilgehäuse - DELFIN TS 3100 - ohne Ventilsift, Dichtung und Schraube

Art.-Nr. 6238
á19,10 €

( 11c ) Ventilstift für Teleskop Nachspülvorrichtung

Art.-Nr. 6245
á1,70 €

( 11d ) Ventilstift für Vorspültopf

Art.-Nr. 6252
á1,70 €

( 11e ) O-Ring - 3,6 x 2,0 mm

Art.-Nr. 6269
á0,50 €

( 11f ) Ventilschraubendichtung 18 x 12 x 2

Art.-Nr. 6283
á0,60 €

( 11g ) Ventilschraube aus Messing 17 x 9,5

Art.-Nr. 6276
á2,30 €

( 12 ) Verbindungsröhrchen für Außenspülflosse

Art.-Nr. 6290
á1,70 €

( 13 ) BRUSH TS - TS 2100 + TS 3100 DELFIN® TS Aussenrandbürste

Art.-Nr. 7594L
á22,40 €

( 14 ) Bodensockel unten - DELFIN TS 3100

Art.-Nr. 6313
á12,50 €

( 15 ) Sockelschrauben - DIN 7982C, A2 45 x 4,2

Art.-Nr. 6320
á0,60 €
Abbildung des ErsatzteilsDetailansicht

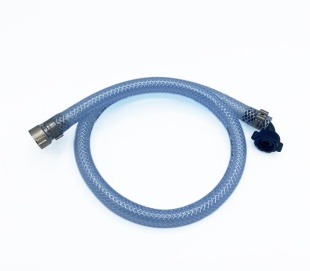

( 16 ) 3/8 Zoll Anschlussschlauch komplett

Art.-Nr. 6337L
á18,20 €

( 16a ) REHAU - Anschlussschlauch 60 cm - KTW543 + W270

Art.-Nr. 6344
á4,20 €

( 16b ) Schlauchschelle für 3/8 Zoll - Wasser-Anschluss

Art.-Nr. 6382
á0,90 €

( 16c ) Anschlußknie mit Überwurfmutter und Dichtung

Art.-Nr. 6368
á1,50 €

( 16d ) 3/8 Zoll Dichtung für 3/8 Zoll - Wasser-Anschluss

Art.-Nr. 6375
á0,60 €

( 16f ) 3/8 Zoll-Anschluss gerade mit Überwurfmutter

Art.-Nr. 6351
á5,90 €

( 16g ) Kabelbinder - 4,8 x 160 mm

Art.-Nr. 1853
á0,20 €

( 17 ) Kreuzschlitzschraube - DIN 7982C, A2 25 x 3,9

Art.-Nr. 6399
á0,50 €

( 18 ) Bodensauger

Art.-Nr. 6405
á0,80 €

( 20 ) Überwurfmutter

Art.-Nr. 6740
á1,10 €

( 21 ) Kreuzschlitzschraube für vordere Bodensauger

Art.-Nr. 1507
á0,90 €

( 22 ) Anschluss-Sieb im T-Stück

Art.-Nr. 1506
á1,70 €
